產品概述

  GFD973H電動硬密封法蘭蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。電動硬密封法蘭蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。電動硬密封法蘭蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用。

三維偏心原理

1、偏心一  閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心二  閥軸中心線偏離管道和閥門中心線，避免受閥開啟和關閉的干擾。
3、偏心三  閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

產品特點

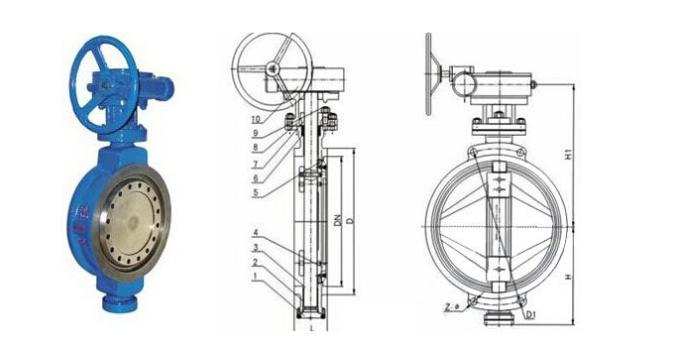

                      產品結構圖

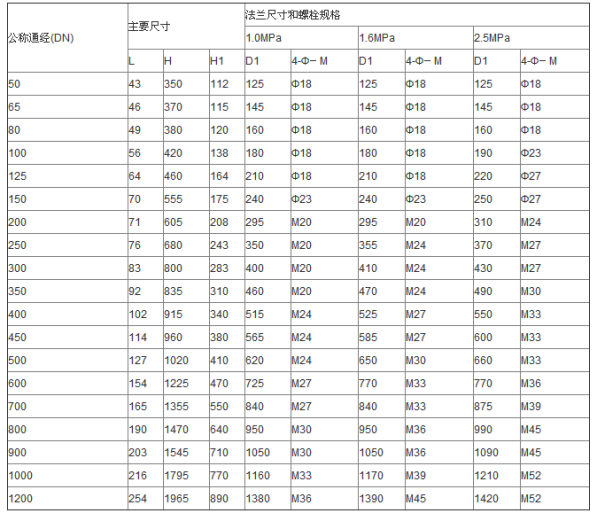

 外形尺寸
